Ligne Orbitread de pneus génie civil et agricole

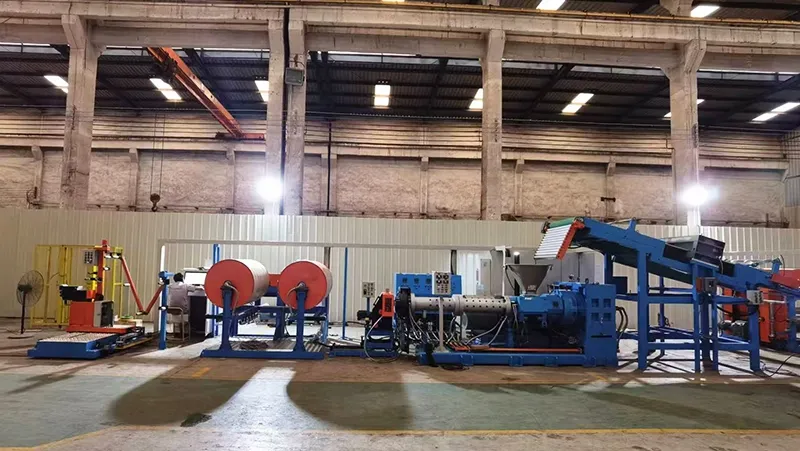

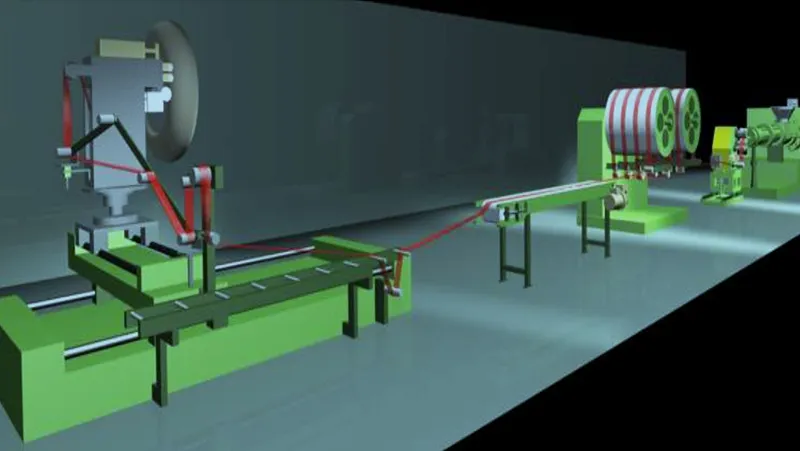

Les lignes de bobinage de bande de roulement pour pneus OTR et agricoles sont dédiées à la construction des structures de bande de roulement par enroulement automatique de bandes de caoutchouc extrudé sur les carcasses de pneus OTR et agricoles. L'extrusion, le refroidissement, le bobinage et le compactage s'enchaînent en séquence pour garantir un profil de bande de roulement uniforme, des dimensions précises et une réduction significative des poches d'air internes.
Spécifications techniques
| Largeur max. de bobinage | 4000 mm (customizable) |
| Épaisseur max. de bobinage | 200 mm |
| Vitesse max. de la ligne | 80 m/min |
| Nombre max. de couches de bobinage | 10 |
| Angle de rotation max. de la tête de bobinage | 150° |
| Variation max. du poids de bobinage | ±1.5% |
| Écart max. de position de bobinage | ±1 mm |
Composants principaux
- Extrudeuse à alimentation froide
La extrudeuse à alimentation froide assure le traitement initial du mélange de caoutchouc avant l'enroulement. Elle est équipée d'une vis à structure à broches (pin-type) qui améliore l'homogénéité de la plastification et garantit une sortie de bandelette de caoutchouc stable. - Unité de refroidissement

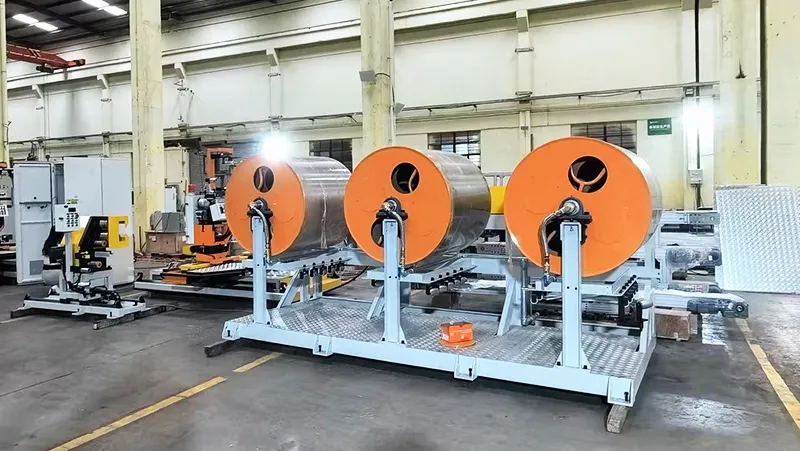

Après l'extrusion, la bandelette de caoutchouc est refroidie par un système de refroidissement à double tambour de type labyrinthe, qui abaisse sa température en dessous de 70 °C afin de préserver la stabilité dimensionnelle et d'éviter toute déformation. - Unité d'enroulement de bandelette

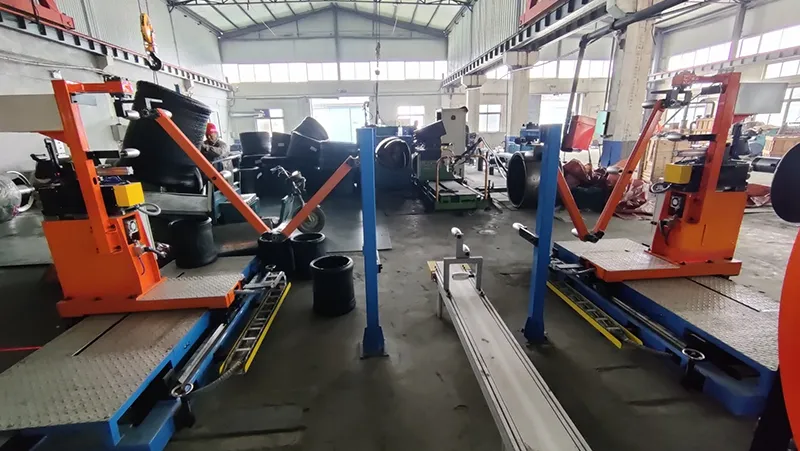

L'unité d'enroulement applique la bandelette de caoutchouc sur la carcasse du pneu selon des trajectoires d'enroulement prédéfinies. Elle est équipée d'un automate programmable (PLC) et d'un système de contrôle par ordinateur industriel, permettant un fonctionnement en boucle fermée et une meilleure précision et régularité d'enroulement. - Système de commande
Le système de commande utilise la technologie PID pour surveiller et ajuster en temps réel la largeur de la bandelette de caoutchouc et l'épaisseur d'enroulement, avec une précision dimensionnelle maîtrisée à ±2 %.
