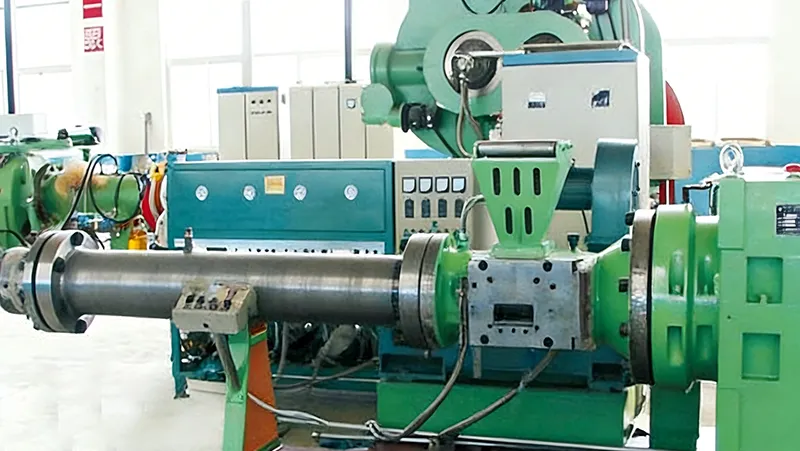

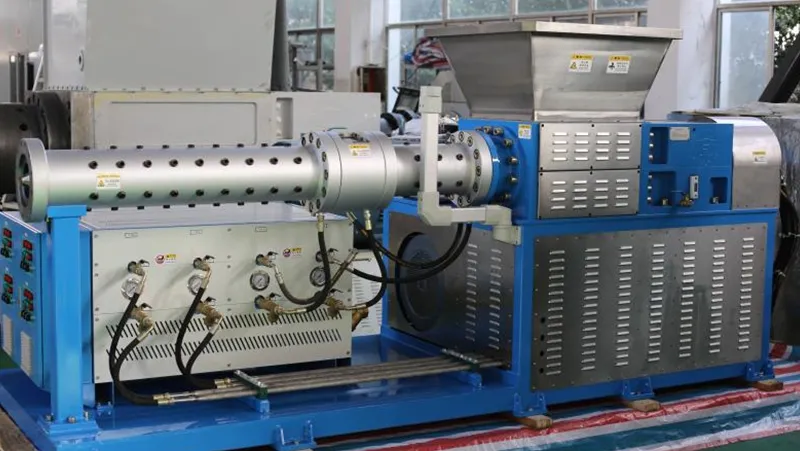

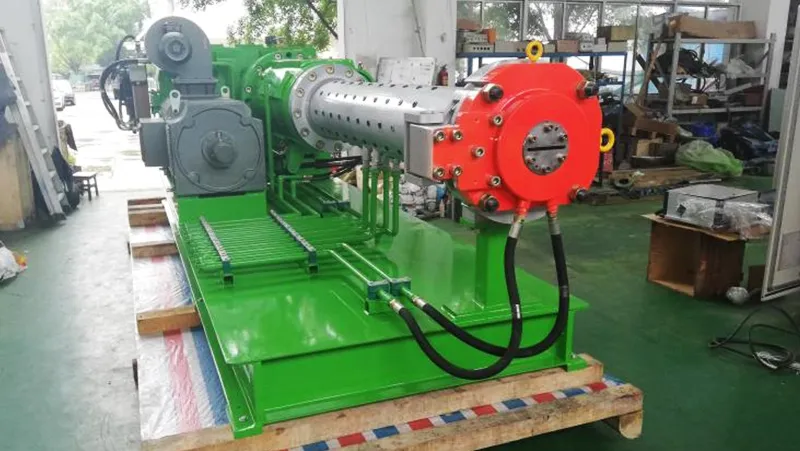

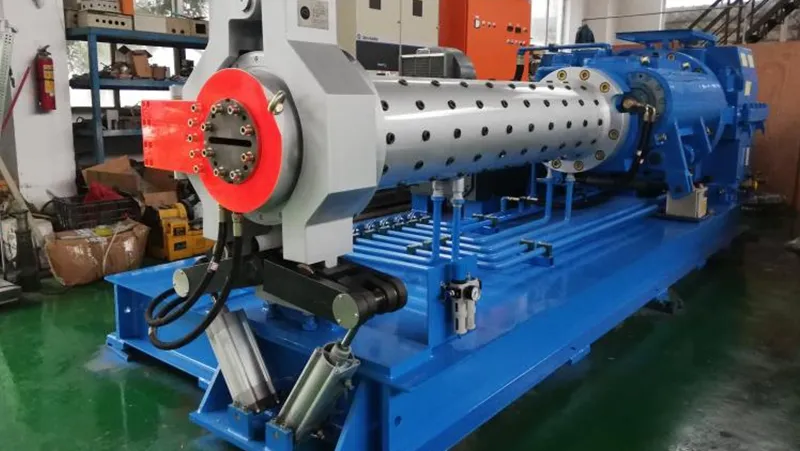

Extrudeuse à alimentation froide et Machine d'extrusion pour caoutchouc
Vidéo
Les extrudeuses à alimentation à froid sont couramment employées pour l'extrusion de produits semi-finis en caoutchouc, notamment les bandes de roulement de pneumatiques, les chambres à air, les câbles, les profilés en caoutchouc et les vessies de conformation.
Spécifications techniques
| Diamètre de la vis mm | 60 | 90 | 120 | 150 | ||
| Rapport L/D | 15/1 | 12/1 | 12/1 | 16/1 | ||
| Vitesse max. de la vis tr/min | 75 | 60 | 50 | 45 | ||
| Débit max. (kg/h) | 60 | 260 | 500 | 900 | ||
| Modèle du moteur | Y180-4 | Y280S-6 | Z4-225-11 | Z4-250-31 | ||
| Puissance du moteur | 22 | 45 | 75 | 132 | ||
| Hauteur d'axe (mm) | 1200 | 900 | 950 | 950 | ||
(MPa) | ≥0.2 | ≥0.2 | ≥0.2 | ≥0.2 | ||
| Dimensions hors tout (L × l × H) (mm) | 2700×780×1560 | 2280×1000×1370 | 2789×1318×1706 | 6000×930×1545 | ||
| Poids (kg) | 2000 | 2500 | 4850 | 9000 |
Caractéristiques
- Le fourreau est conçu avec un canal en spirale pour un meilleur transfert de chaleur, et un rouleau d'alimentation dans la section d'alimentation contribue à améliorer l'admission de la matière.
- La vis et la chemise du fourreau sont toutes deux en acier nitruré, offrant une meilleure résistance mécanique et à l'usure. La structure de la vis adopte une conception à double filet principal et auxiliaire, offrant d'excellentes capacités de plastification et d'autonettoyage.
- Un réducteur à engrenages trempés avec lubrification forcée contribue à maintenir une transmission de puissance efficace tout en réduisant le bruit de fonctionnement.
- La température de chaque section est contrôlée automatiquement grâce à un système de circulation d'eau chaude, assurant une régulation thermique plus stable pendant l'extrusion.
- Un entraînement à fréquence variable en courant alternatif ou un entraînement par moteur à courant continu peuvent être utilisés, permettant un ajustement de vitesse fluide et continu pendant le fonctionnement.
