Presse de vulcanisation mécanique
Presse de vulcanisation pour pneus génie civil (Presse de vulcanisation OTR)

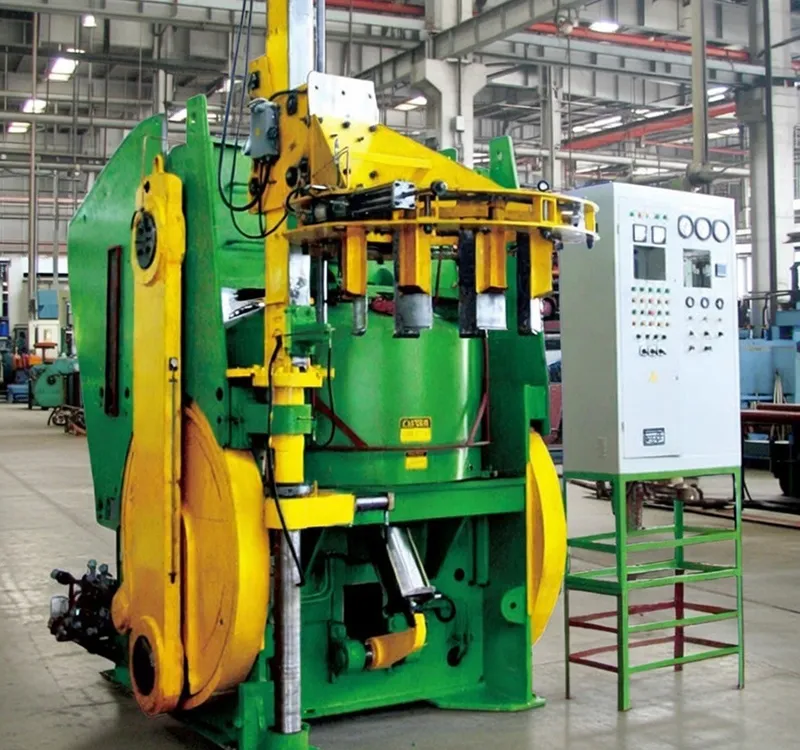

Presse de vulcanisation mécanique pour pneus génie civil (moule unique)
Les presses de vulcanisation mécaniques pour pneus génie civil et agricoles sont conçues pour la vulcanisation de pneus radiaux et diagonaux, et sont disponibles en versions à moule unique ou à double moule. Ces presses de vulcanisation utilisent une structure de presse mécanique, avec des moules chauffés à la vapeur pendant le procédé de vulcanisation. La disposition du chargement, du déchargement et du démoulage varie entre les versions à moule unique et à double moule, ce qui facilite le choix de la configuration adaptée aux différents besoins de production.
| Modèle | Unité | ||||||
| Taille de la presse | 75" | 85" | 88" | 101" | |||
| Nombre de chambres de vulcanisation | 1 | 1 | 1 | 1 | |||
| Diamètre nominal de la chambre à vapeur | mm | Ø1900 | Ø2160 | Ø2235 | Ø2565 | ||
| Force de serrage maximale | kN | 6470 | 8430 | 9510 | 13685 | ||
| Hauteur du moule de vulcanisation | mm | 380-720 | 500-870 | 500-920 | 600-1070 | ||
| Configuration du mécanisme central | BOM | BOM | BOM | BOM | |||
| Diamètre de tringle applicable | pouces | 20-32 | 20-38 | 20-38 | 24-46 | ||
| Diamètre extérieur max. du pneu vulcanisér | Moule segmenté | mm | Ø1350 | Ø1450 | Ø1600 | Ø1981 | |
| mm | Ø1600 | Ø1800 | Ø1880 | Ø2286 | ||
| Hauteur max. du pneu cru | mm | 1260 | 1467 | 1600 | 1880 | ||
| Temps théorique d'ouverture/fermeture | s | 86 | 106 | 106 | 129 | ||
| Poids max. pour la manutention par préhenseur mécanique | kg | 600 | 800 | 800 | 1060 | ||
| Poids max. du moule | kg | 25000 | |||||
| Pression max. du milieu de vulcanisation externe | Mpa | 0.7 | 0.7 | 0.91 | 0.91 | ||
| Pression max. du milieu de vulcanisation interne | Mpa | 2.8 | 2.8 | 2.8 | 2.8 | ||
| Pression hydraulique | Mpa | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 1.8-2.1 | ||
| Pression d'alimentation en air de puissance | Mpa | 0.7 | 0.7 | 0.7 | 0.7 | ||
| Pression d'alimentation en air de commande | Mpa | 0.35 | 0.35 | 0.35 | 0.35 | ||
| Pression de post-gonflage | Mpa | 1.4 | |||||
| Largeur de jante compatible pour le post-gonflage | mm | 495 | |||||
| Dimensions hors tout (L × l × H) | (m) | 7.2 × 6.6 × 6.3 | 5.1 × 5.4 × 7.5 | 5.4 × 5.4 × 7.5 | 5.4 × 7.4 × 8.5 | ||
| Taille de pneu max. applicable | 14.00R25 | 23.5R25 | 26.5R25 | 29.5R29 | |||
Caractéristiques
- Compatible avec les procédés de vulcanisation à l'azote et à la vapeur
- Mécanisme central de type BOM
- Les paramètres de vulcanisation peuvent être réglés via le pilotage par automate programmable (PLC), qui gère également les données de procédé en temps réel, le stockage, les alarmes et la consultation de l'historique
- Interface Ethernet pour la mise en réseau de plusieurs presses de vulcanisation
- Les configurations optionnelles comprennent le réglage électrique du moule, l'entraînement de moule segmenté, les dispositifs de stockage de pneus, et un système de tuyauterie de vulcanisation personnalisable
