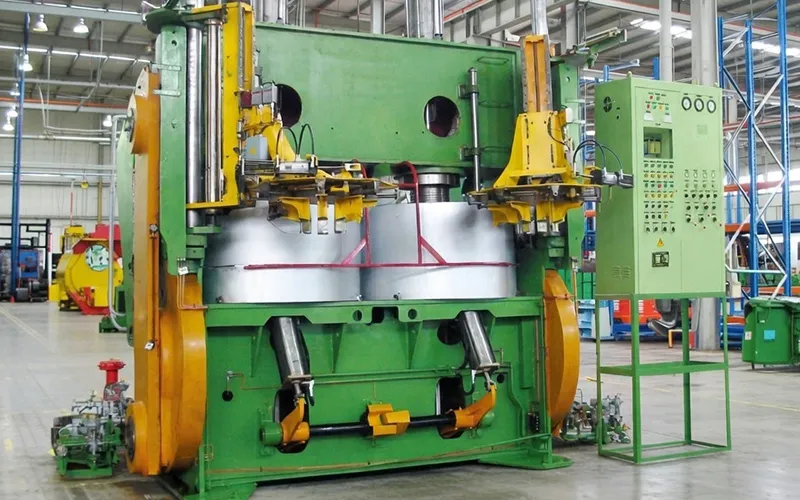

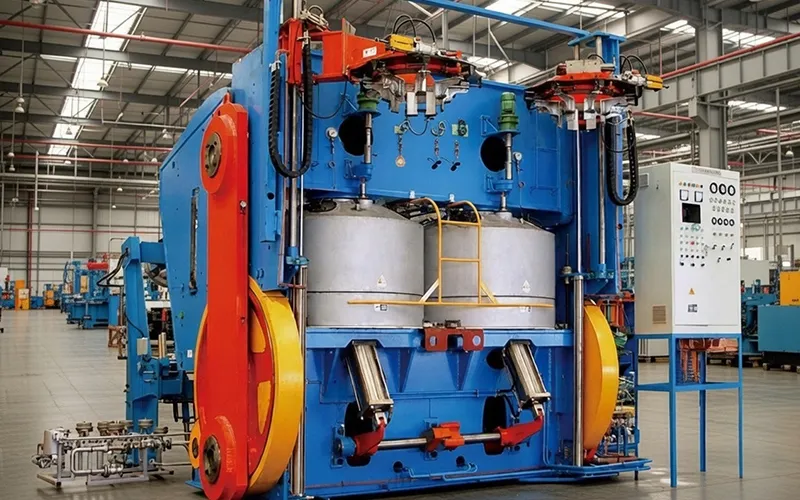

Les presses de vulcanisation mécaniques sont conçues pour la vulcanisation des pneus radiaux poids lourd et bus, et peuvent fonctionner avec les procédés de vulcanisation à l'azote ou à la vapeur. Selon la configuration de la presse, l'ouverture et la fermeture du moule peuvent s'effectuer selon un système à bascule par levage vertical de poutre (vertical beam-lifting flip type) ou un système à translation. Pendant la vulcanisation, le pneu cru est mis en forme et vulcanisé dans des conditions contrôlées afin d'obtenir la forme de pneu et le dessin de bande de roulement requis.

Spécifications techniques

Modèle Unité 1310 1525 1585 1600 1650
Taille de la presse 55" 63.5" 65" 65.5" 68"
Nombre de chambres à vapeur 2 2 2 2 2
Diamètre nominal de la chambre à vapeur mm Ø1310 Ø1525 Ø1585 Ø1600 Ø1650
Force de serrage maximale KN 2890 × 2 4220 × 2 4450 × 2 4500 × 2 5500 × 2
Hauteur du moule de vulcanisation mm 241–445 254–635 400–650 400–650 400–750
Configuration du mécanisme central BOM BOM BOM BOM BOM
Diamètre de tringle applicable pouces 14–20 16–24.5 16–24.5 16–24.5 22–28
Diamètre extérieur max. du pneu vulcanisé Moule segmenté mm Ø935 Ø1085 Ø1135 Ø1150 Ø1220
Moule segmenté mm Ø1000 Ø1270 Ø1320 Ø1345 Ø1400
Largeur de section max. du pneu vulcanisé mm 350 450 450 450 500
Hauteur max. du pneu cru mm 750 890 890 890 1100
Temps théorique d'ouverture/fermeture s 60 60 60 60 90
Poids max. pour la manutention par préhenseur mécanique Kg 100 100 100 100 150
Poids max. du moule Kg 5500 5500 6500 6500 6500
Pression max. du milieu de vulcanisation externe Mpa 0.7
Pression max. du milieu de vulcanisation interne Mpa 2.8
Pression hydraulique Mpa 2.1-2.5
Pression d'alimentation en air de puissance Mpa 0.7
Pression d'alimentation en air de commande Mpa 0.35
Dimensions hors tout (L × l × H) (m) 5.7 × 5.9 × 4.5 4.5 × 5.2 × 5.0 4.6 × 5.2 × 5.0 4.6 × 5.2 × 5.0 4.9 × 6.5 × 5.3
Taille de pneu max. compatible 7.5R20 11.00R20 425/65R22.5 445/65R22.5 440/65R28
Caractéristiques
  • Équipée d'un mécanisme central de type BOM pour le positionnement et la mise en forme du pneu pendant la vulcanisation
  • Équipée d'un manipulateur à double colonne, d'un mécanisme de déchargement du pneu à double vérin sur chariot, et d'un mécanisme de démoulage frontal à levier
  • Dispositif électrique de réglage du moule, dispositif d'entraînement de moule segmenté, dispositif de post-gonflage et unité de stockage de pneus disponibles en option, selon les besoins de l'utilisateur
  • Le système de tuyauterie de vulcanisation peut être personnalisé
  • Le pilotage par automate programmable (PLC) permet le réglage des paramètres de vulcanisation, ainsi que la gestion en temps réel des données de procédé, du stockage, des alarmes et de la consultation de l'historique pendant la vulcanisation
  • Une interface Ethernet est disponible pour la mise en réseau de plusieurs presses de vulcanisation
