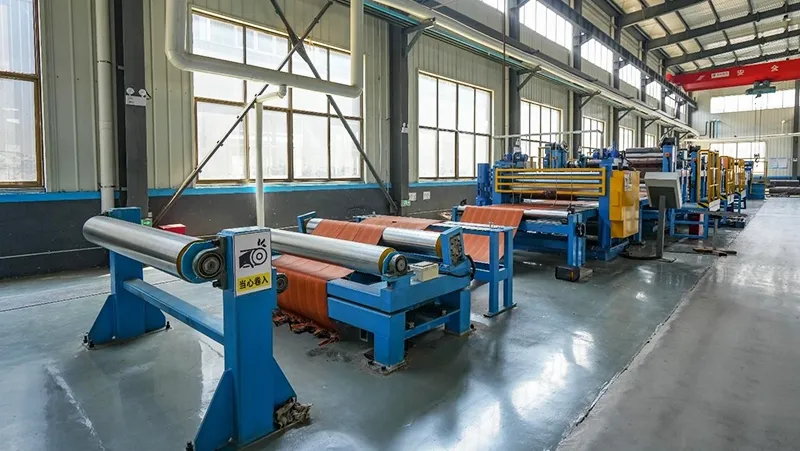

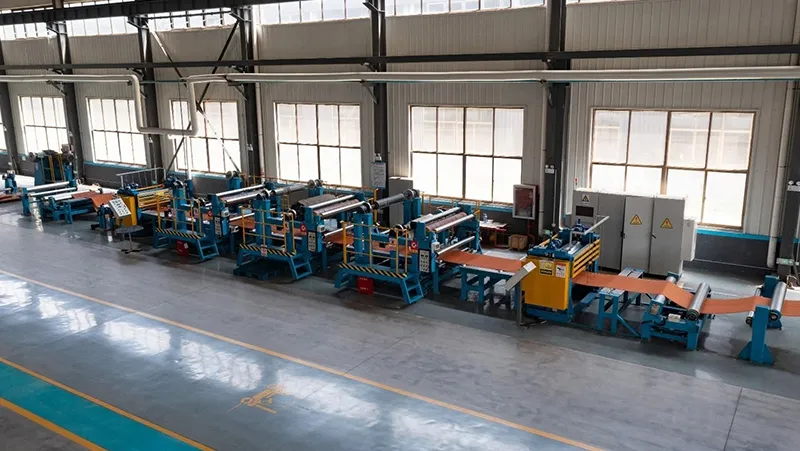

Ligne de confection de bandes crues en caoutchouc
Les lignes de confection de bandes crues pour bandes transporteuses textiles sont utilisées pour construire et préparer les structures de bande multi-plis avant vulcanisation. Elles assurent l'assemblage des nappes et l'application du caoutchouc pour les bandes transporteuses en tissu nylon, EP et coton, contribuant à garantir un alignement correct et une structure régulière pendant le formage. La ligne utilise des systèmes de tension et de guidage contrôlés pour assurer une manipulation stable des matériaux. Un contrôle anti-plissement à plat est appliqué pendant l'enroulement du tissu afin de prévenir les déformations, tandis que le pilotage par automate programmable (PLC) permet d'afficher et d'ajuster plus facilement les paramètres de procédé. La régulation automatique de la tension et le suivi des matériaux permettent de maintenir l'alignement tout au long de la production, et plusieurs points d'arrêt d'urgence avec protections de sécurité sont inclus pour une exploitation plus sûre.
- Unité d'enroulement et de déroulement du produit (entraînée par moteur-couple)
- Systèmes de déroulement simple et double
- Unités d'enroulement et de déroulement du tissu (type standard ou à tension constante)
- Table de travail (type intégré ou entraîné par convoyeur)
- Système automatique d'application du caoutchouc de rive
- Unité automatique de découpe du caoutchouc de rive
- Système automatique d'application d'adhésif
| Modèle | | | | |
| Largeur max. de l'ébauche de bande (mm) | 1200 | 1600 | 2200 | 2400 |
| Épaisseur max. de l'ébauche de bande (mm) | 30 | 30 | 30 | 30 |
| Diamètre max. de l'ébauche de bande (mm) | 3000 | 3500 | 3500 | 3500 |
| Poids max. de l'ébauche de bande (t) | 10 | 10 | 10 | 10 |
| Vitesse de formage max. (m/min) | 5–30 | 5–30 | 5–30 | 5–30 |
| Épaisseur max. de la feuille de caoutchouc applicable (mm) | 1–20 | 1–20 | 1–20 | 1–20 |
| Méthode de contrôle de la tension | Frein à tension | Frein à tension | Frein à tension | Frein à tension |
| Système de contrôle d'alignement des bords | Servo | Servo | Servo | Servo |
| Longueur de la table de formage (mm) | 3000 | 3000 | 3000 | 3000 |
| Largeur de la table de formage (mm) | 820 | 820 | 820 | 820 |
- Disponible en configurations à tension fixe et à tension constante pour répondre à différents besoins de formage
- Unités d'enroulement et de déroulement du produit entraînées par moteurs-couple
- Systèmes de déroulement double, déroulement simple et enroulement/déroulement de tissu séparateur (pad cloth), disponibles en versions à tension fixe et à tension constante
- Les options de table de travail comprennent le type intégré, le type divisé et le type entraîné par convoyeur
- Configurations supplémentaires incluant l'application automatique de caoutchouc de rive, la découpe automatique des rives et les systèmes d'application automatique d'adhésif
- Utilisée pour le formage de bandes transporteuses textiles telles que les bandes en nylon, EP et toile de coton, tout en assurant l'application du caoutchouc selon les différents procédés de production
- Structure mécanique simple et claire, avec une exploitation pratique, ce qui contribue à réduire la charge de travail manuelle et facilite l'utilisation du système
- L'enroulement du tissu séparateur est équipé d'un dispositif de défroissage pour prévenir le plissement, avec un formage pris en charge dans les deux sens (avant et arrière)
- Système de commande basé sur automate programmable (PLC) avec pilotage centralisé, réglage des paramètres par écran tactile, contrôle automatique de la tension et correction automatique de déviation, permettant un fonctionnement coordonné de la ligne en mode automatique
- Des carters de protection sont installés sur les zones de protection clés, avec plusieurs points d'arrêt d'urgence répartis le long de la ligne pour une exploitation plus sûre
